NTCサーミスタ サーミスタは、自動車システムから民生用電子機器に至るまで、現代の温度検知・補償回路に不可欠です。しかし、適切なサーミスタの選択は、しばしば見落とされがちなステップから始まります。それは、データシートを理解することです。重要なパラメータの解釈を誤ると、性能の低下、信頼性の問題、あるいは設計上の欠陥につながる可能性があります。

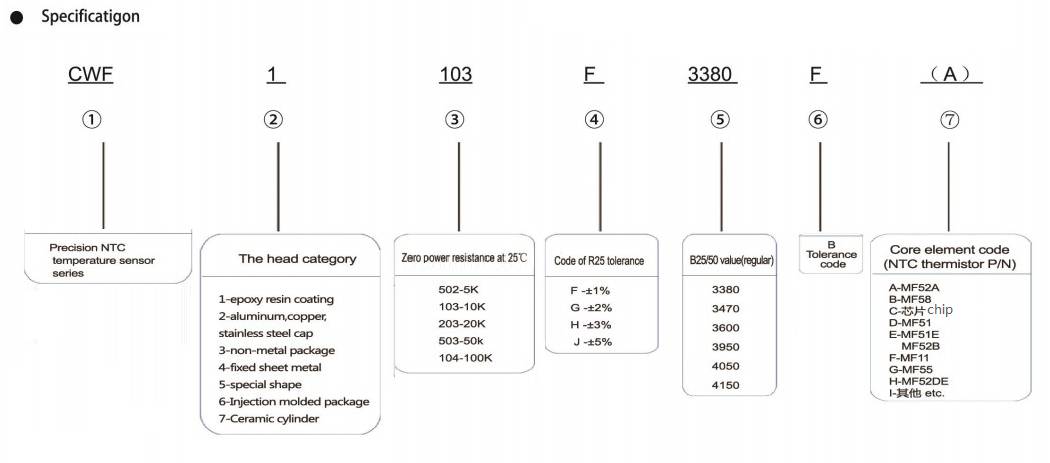

1. 公称抵抗値（R25）

これは標準基準点である 25 °C での抵抗値です。

例: 「10kΩサーミスタ」は25℃で10,000Ωの抵抗を持ちます。

重要理由：R25は分圧器のベース値を定義し、ADCの分解能に影響を与えます。適切な値を選択することで、温度測定における感度を最大限に高め、誤差を最小限に抑えることができます。

2. B値（ベータ値）

B値は、抵抗が温度によってどのように変化するかを表します。一般的には25℃と85℃（または100℃）の2つの基準点の間で計算されます。

例: B25/85 = 3435 K

重要性：B値が高いほど、温度上昇に伴う抵抗値の低下が急激になり、小さな温度変化の検知に最適です。検知範囲と必要な感度に応じてお選びください。

3. 許容範囲（R25とB値）

許容差は、公称値からの許容される変動を定義します。

R25: 通常、±1%、±2%、または±5%

B値: 通常、±1%～±3%

重要な理由：公差を狭くすることで、一貫性が向上し、センサーの互換性が確保され、校正の必要性が減ります。これは特に高精度設計において重要です。

4. 動作温度範囲

安全で信頼性の高い動作のための温度制限を示します。

例: -40 °C ～ +125 °C、または材質と設計に応じてより広い範囲。

重要事項：指定範囲を超えると、恒久的な損傷、ドリフト、またはパフォーマンスの低下につながる可能性があります。必ずシステムの熱設計範囲との互換性をご確認ください。

5. 熱時定数（τ）

サーミスタが温度の段階的変化の 63.2% に到達するのに必要な時間。

重要性：τが低いほど応答速度が速くなります。これは、バッテリーパック、電源モジュール、CPUなど、安全性と性能のためにリアルタイムの温度フィードバックが不可欠なアプリケーションにおいて非常に重要です。

6. 散逸定数（δ)

サーミスタの温度を 1 °C 上げるのに必要な電力 (mW 単位) を示します。

なぜ重要なのか：より高い δ デバイスは自己発熱に抵抗し、より正確な温度測定値を維持するため、特に継続的な監視アプリケーションに役立ちます。

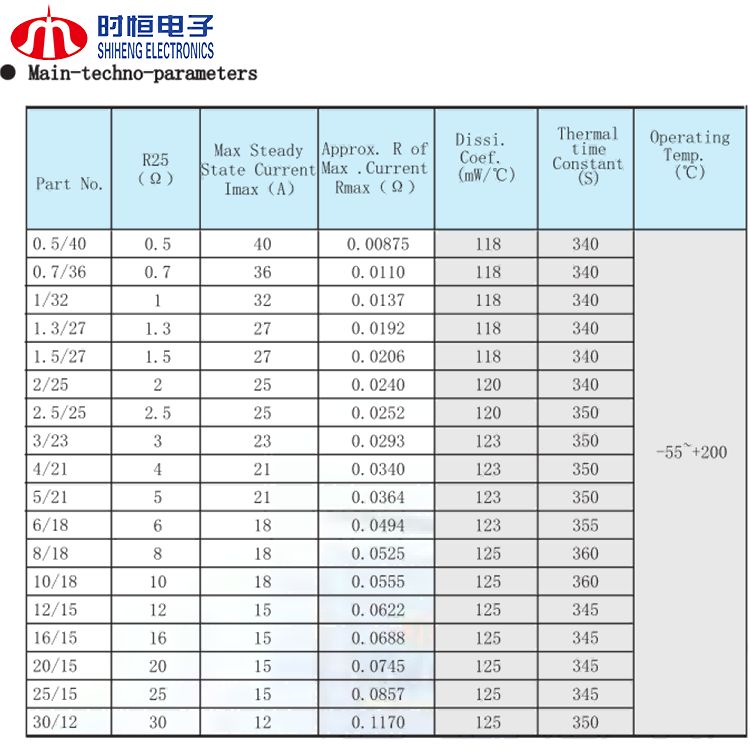

7. 最大電力および電圧定格

サーミスタの電気的限界を定義します。これらのしきい値を超えて動作させると、熱暴走や不可逆的な損傷が発生する可能性があります。

重要である理由: 定格制限内に留まることで、特に突入電流制限または保護回路において長期的な安定性と安全性が確保されます。

読書 サーミスタデータ シートはコンプライアンスのためだけのものではありません。正確な測定、信頼性の高い動作、そして長期的な性能を確保するための鍵となります。R₂₅、B値、許容差、熱定数といった重要なパラメータを理解することで、自信を持って適切なコンポーネントを選定することができます。
