電気機器の電源投入時には、突入電流と呼ばれる突発的な電流サージが発生することがよくあります。このサージは、定常動作電流の数倍に達することもあります。このサージは、繊細な部品を損傷したり、ヒューズを溶断したり、システムの寿命を縮めたりする可能性があります。そこでNTC突入電流リミッタが役立ちます。

突入電流とは何ですか?

突入電流とは、電源投入時にデバイスに流れ込む最初のサージ電流です。これは、充電されていないコンデンサが短絡のように動作し、トランスなどの磁気部品が起動時に高い磁化電流を流すために発生します。

突入電流によって引き起こされる一般的な問題は次のとおりです。

• コンポーネントの過熱または焼損。
• ヒューズが切れた。
• 変圧器のストレス。
• 機器の信頼性が低下します。

NTC 突入電流リミッタはどのように機能しますか?

NTC（負温度係数）サーミスタは温度に敏感な抵抗器です。赤外線抵抗 温度が上昇すると減少します。 NTCサーミスタ 2段階の保護を提供します:

1. 起動時: サーミスタは冷たく、高い抵抗を発生し、突入電流を制限します。

2. 動作中：サーミスタに電流が流れると、サーミスタは自己発熱します。抵抗値が低下するため、電力損失を最小限に抑えながら通常の電流が流れます。

これにより、NTC サーミスタは、従来の固定抵抗器や複雑なリレーベースの回路に比べて、コスト効率が高く、省スペースのソリューションになります。

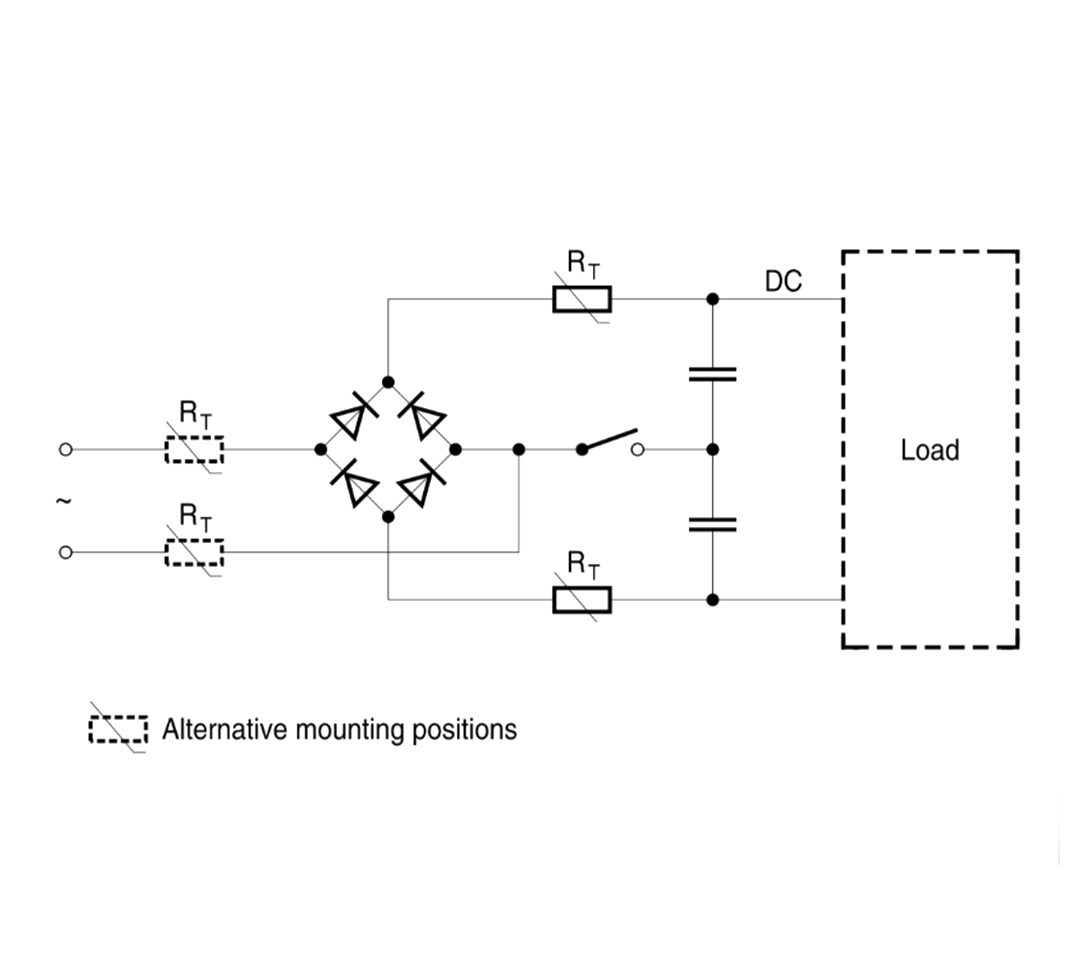

標準的な回路の統合。

NTC 突入電流リミッタ 通常、負荷と電源入力に直列に配置されます。この配置は、以下の用途に最適です。

• スイッチング電源。
• モーター。
• トランスフォーマー。
• 高容量入力回路。

⚠ 重要な注意: 電流の不均衡により過熱や故障が発生する可能性があるため、NTC サーミスタを並列に使用しないでください。

キー選択パラメータ。

選択する際には NTC突入電流リミッタエンジニアは次の点を考慮する必要があります。

• 最大定常電流: デバイスの動作電流よりも高くなければなりません。
• 耐寒性（R25）：突入電流をどの程度抑制するかを決定します。
• 最大エネルギー定格 (ジュール): リミッターの起動エネルギーを吸収する能力。
• 熱ディレーティング: 周囲温度はパフォーマンスに影響します。それに応じて仕様を調整してください。
• 自己発熱温度: 一部のデバイスは 250°C まで達する場合があります。間隔と断熱を考慮してください。

アプリケーション例。

NTC サーミスタはさまざまな業界で広く使用されています。

• 照明: 蛍光灯、ハロゲンランプ、LED ランプ。
• 家電製品：モーター起動保護機能付きキッチン機器。
• 産業用電源：AC-DC コンバータ、EV 充電器。
• 変圧器：初期の電流スパイクを抑制する

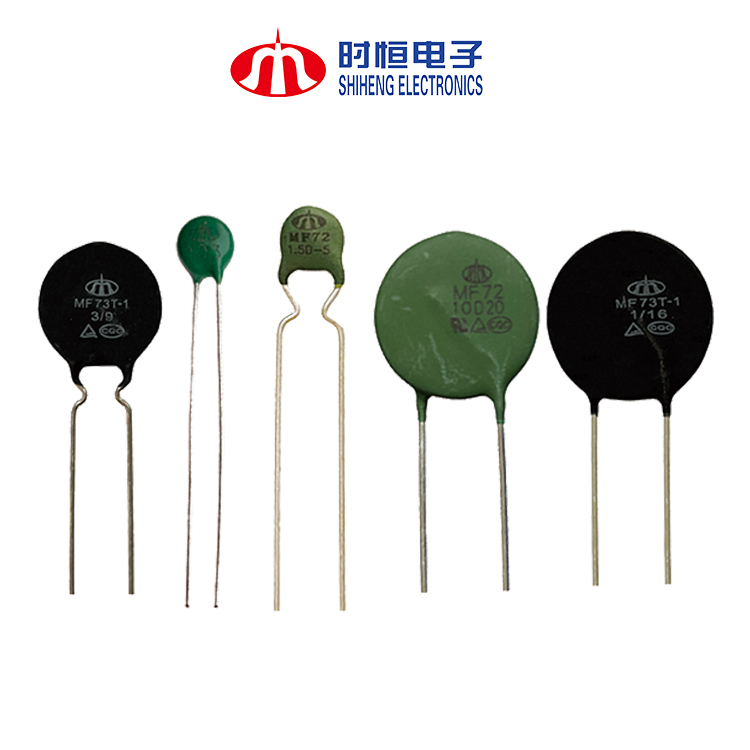

Shiheng Electronics では、幅広い用途に合わせてカスタマイズされた、定格電力 1.5W ～ 36W、連続電流処理最大 50A AC の NTC 突入電流リミッタのフルラインナップを提供しています。

設計に適した部品の選択にサポートが必要ですか? 今すぐお問い合わせください データシート、サンプル、またはテクニカル サポートについては、お問い合わせください。
