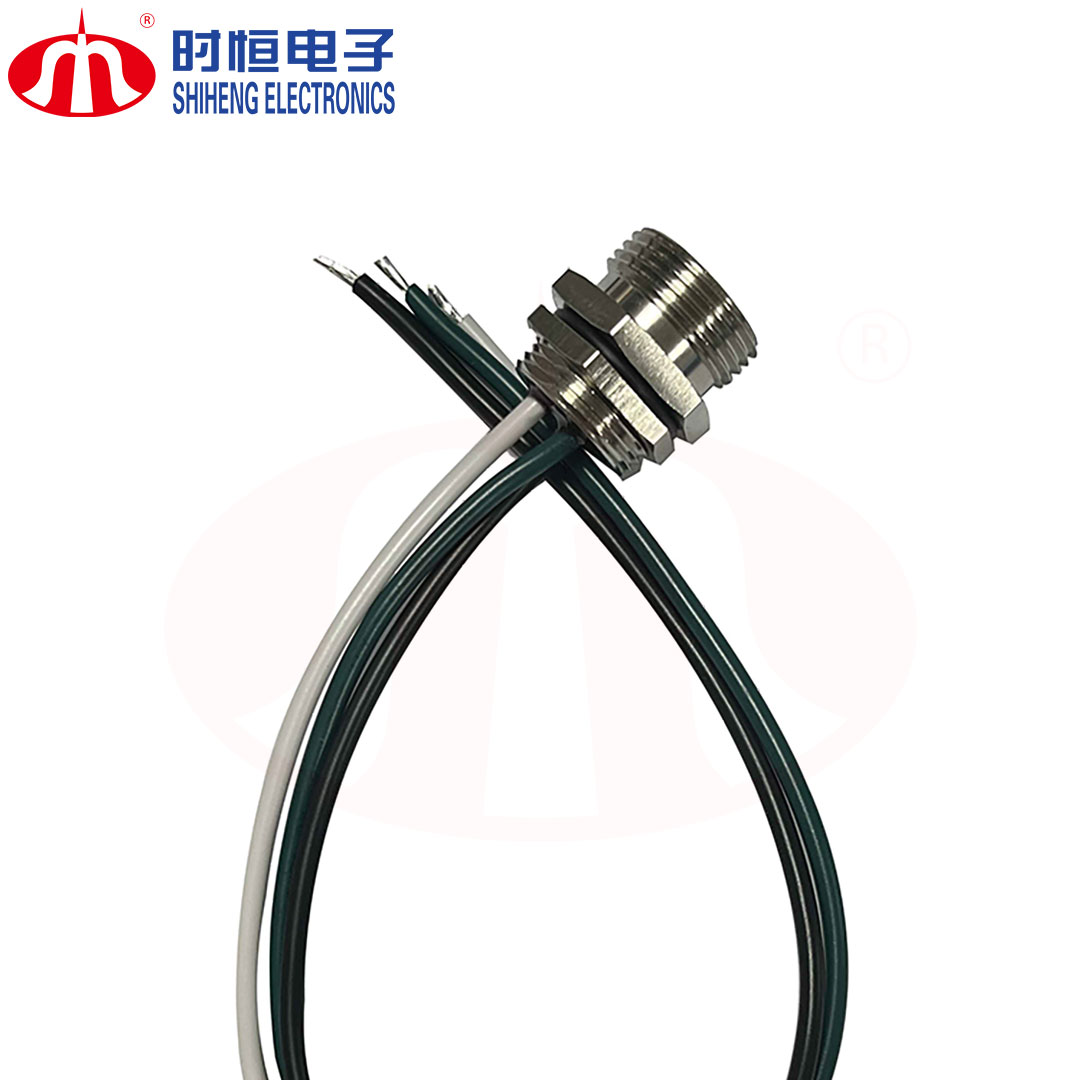

1.ケーブルアセンブリとは何ですか?

A ケーブルアセンブリ デバイスの異なる部品間で電力や信号を供給するために設計された、電線、コネクタ／端子、保護材の組み合わせです。電子製品の循環系と考えてください。これがなければ、通信も電源投入もできません。

ケーブル アセンブリは、デバイスの内部レイアウト、ルーティング パス、電圧/電流要件、および環境要件に合わせて完全にカスタマイズできます。

2. ケーブルアセンブリを選択する際の重要な考慮事項。

a.ワイヤの選択。

用途によって、耐熱性、柔軟性、電圧定格、耐久性のレベルは異なります。

• UL1007 / UL1015 – 家電製品および電源装置に共通。
• UL2464 – 信号および制御配線。
• シリコンワイヤー - ヒーターなどの高温機器。
• PTFE (テフロン) - 極端な温度、摩耗、化学物質への暴露。
• シールド線 – ノイズに敏感な産業用またはデータ アプリケーション。

間違った種類の電線を選択すると、過度の熱、電圧降下、早期劣化、さらには電気的な故障につながる可能性があります。

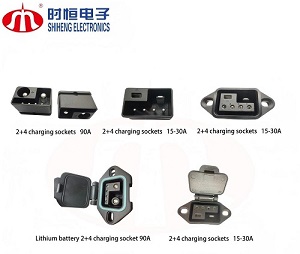

b. コネクタと端子の互換性。

コネクタはデバイスのインターフェースと正確に一致している必要があります。一致していないと、次のようなリスクがあります。

交配が下手。 接続が不安定です。 断続的な信号。 端末の過熱または損傷。

c. 保護材料。

保護は作業環境に基づいて選択する必要があります。

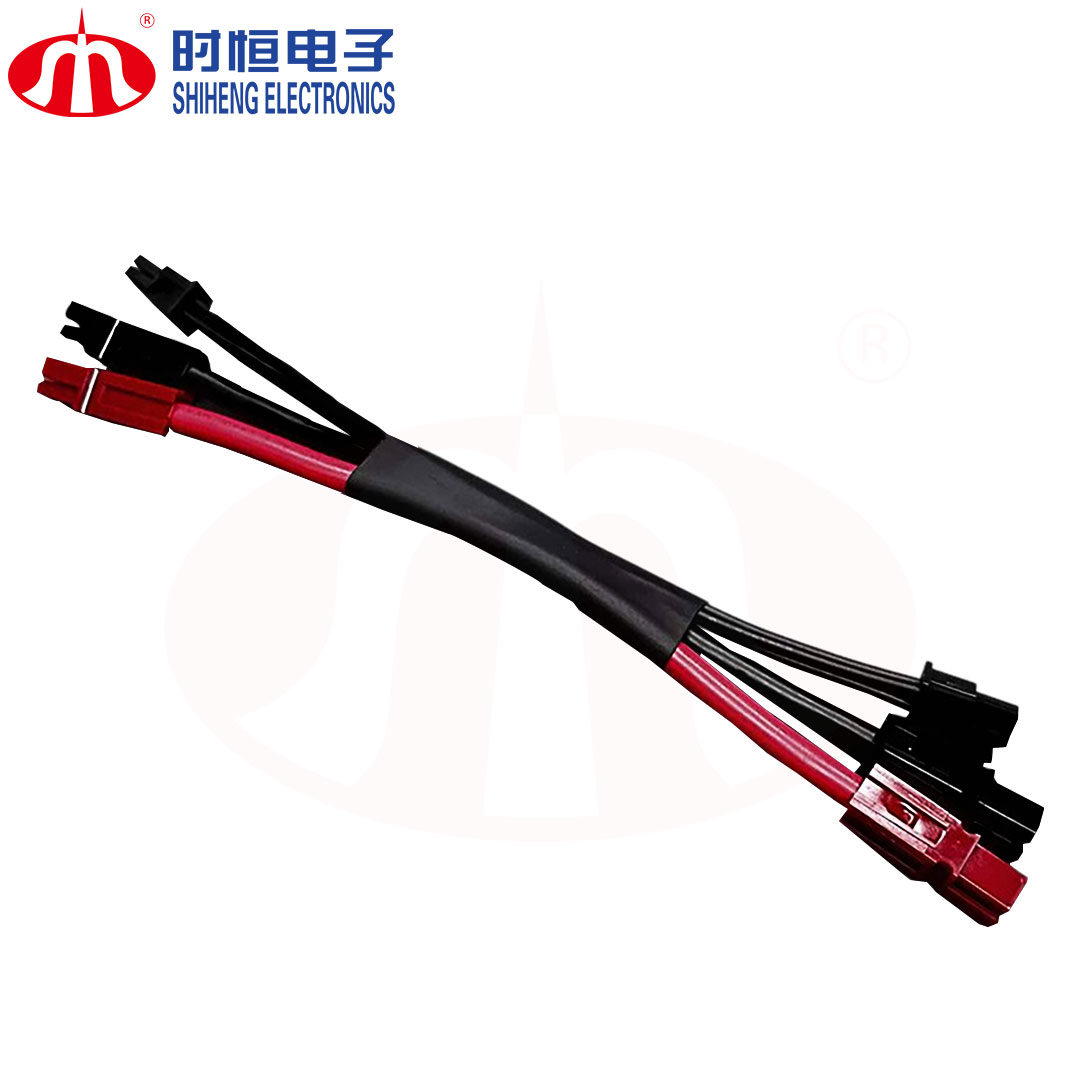

• 熱収縮チューブ・防水収縮チューブ。

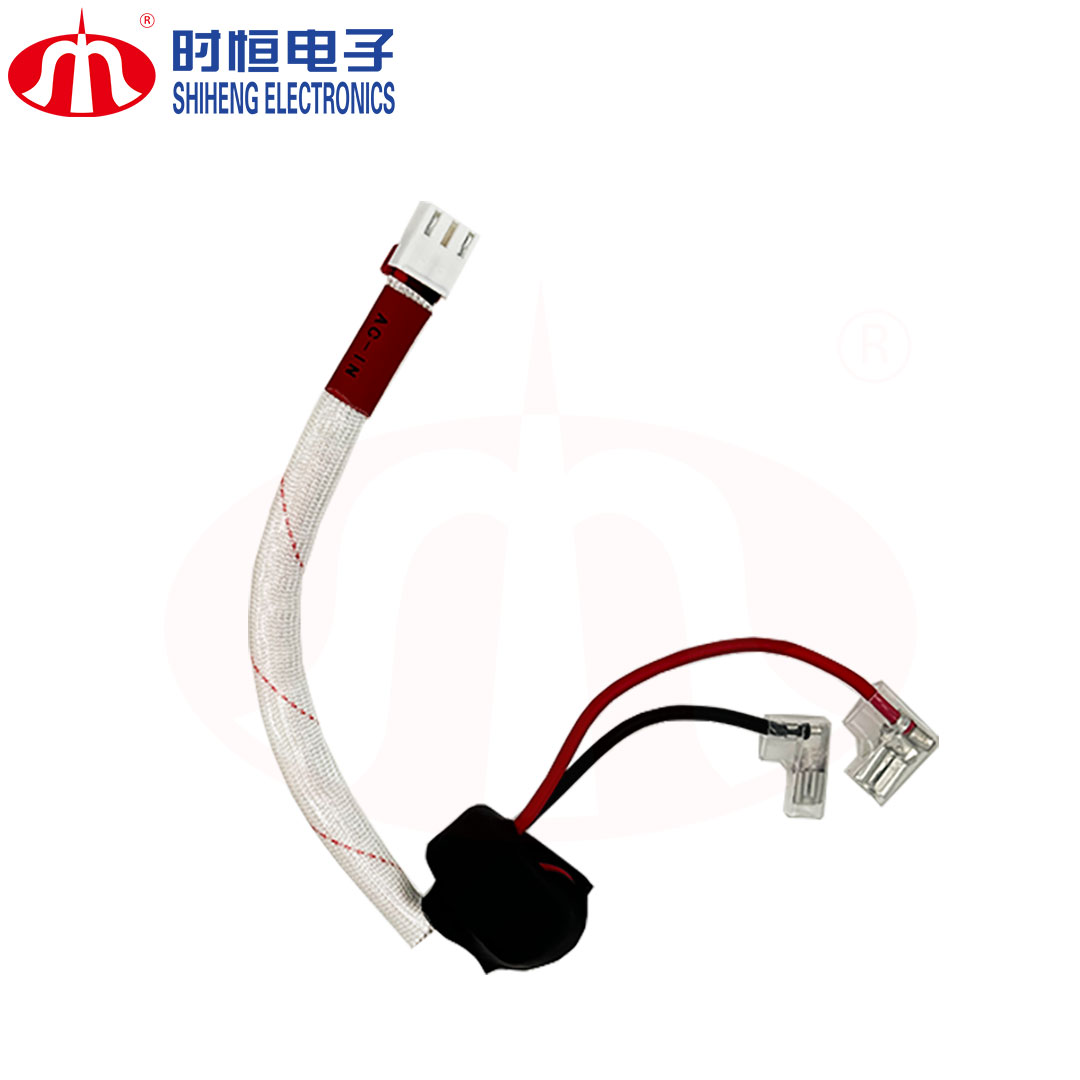

• 高熱に耐えるグラスファイバースリーブ。
• 摩耗保護用の PVC または織りテープ。
• 摩擦と屈曲に強いナイロンメッシュ。
• ノイズに敏感な回路用の EMI シールド。

環境が過酷であればあるほど、より強固な保護が必要になります。

d. アセンブリ構造の設計。

配線と設置の容易さを改善するために、ケーブル アセンブリは次のように形成できます。

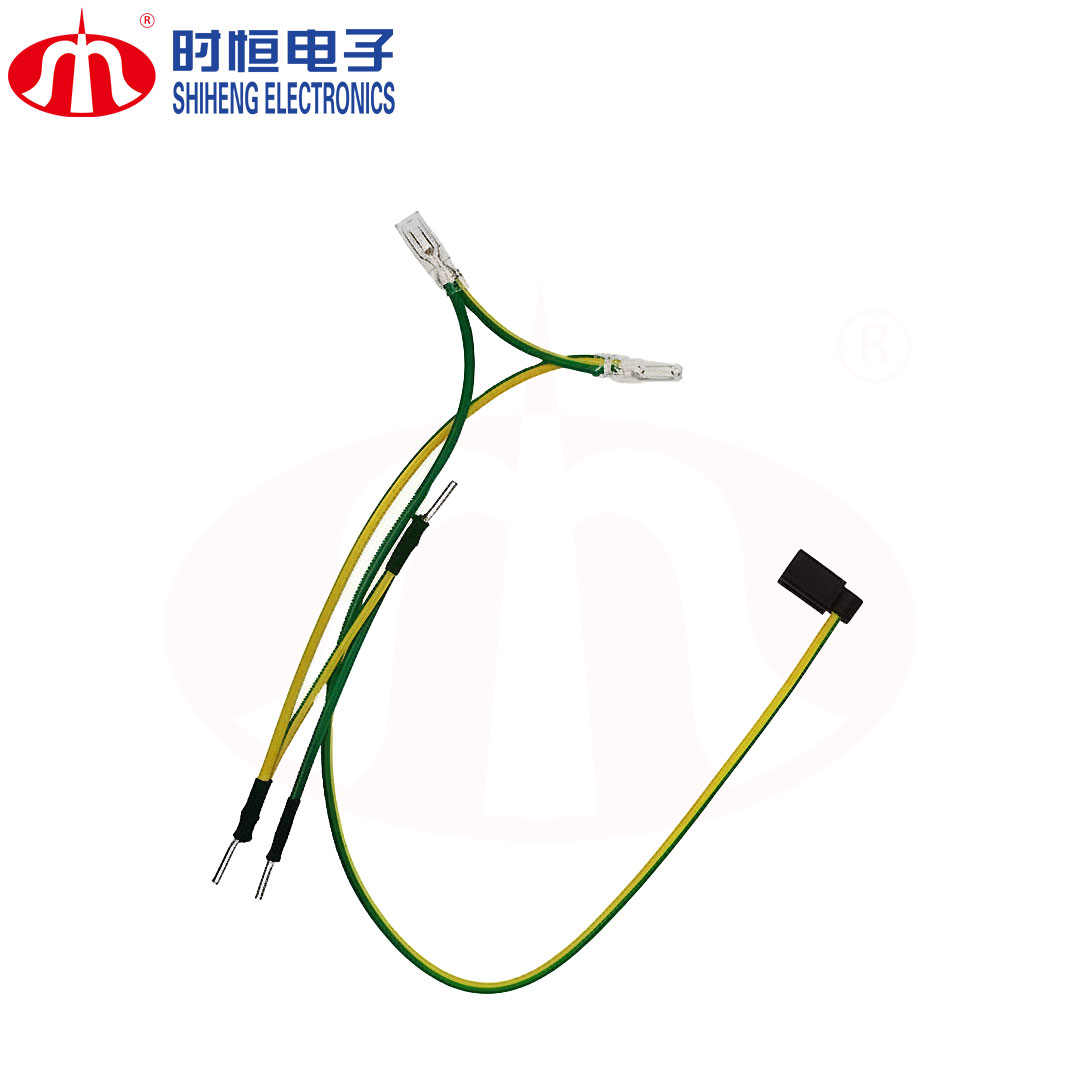

• Y/T ブランチ。
• フラットまたはリボンスタイルの構造。

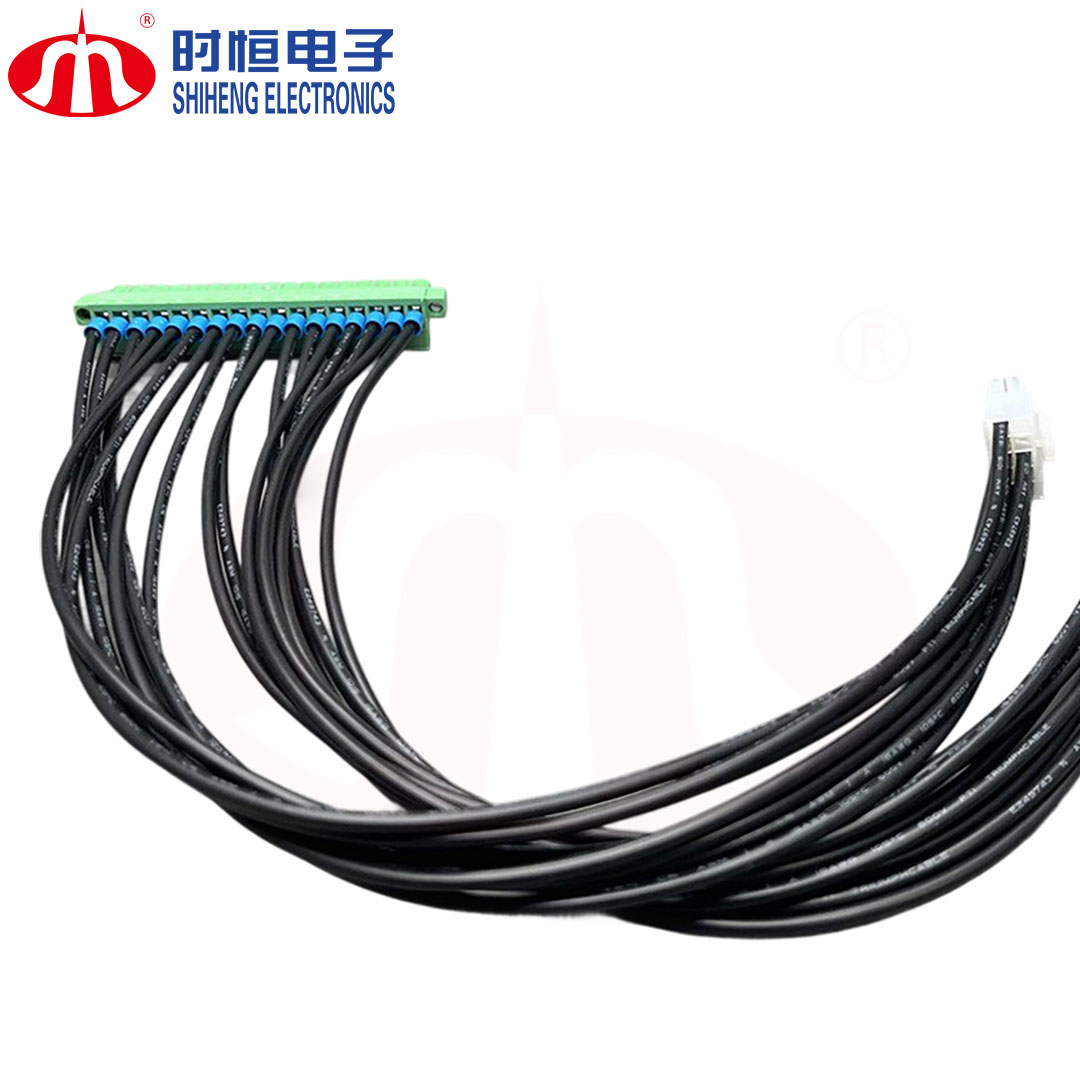

• マルチコアバンドルハーネス。
• 狭いスペースでの干渉を避けるために事前に形成されたハーネス。

適切な構造により、生産効率と長期的な信頼性が向上します。

e. 機能統合。

一部のアプリケーションでは、ケーブル アセンブリで次のような追加機能を実行する必要があります。

• 統合 NTCサーミスタ 温度監視用。
• ヒューズ、TVS ダイオード、またはフェライト リングを追加します。
• BMS、ヒーター、またはモーター用の内蔵温度プローブ。

機能要件が満たされていないと、後で再設計に多額の費用がかかることがよくあります。

3. 避けるべき一般的な問題。

経験豊富なエンジニアでも、次のような落とし穴に遭遇します。

• ワイヤーのサイズが小さすぎる → 過熱し、寿命が短くなります。
• コネクタ モデルが間違っている → 嵌合不良または適合しません。
• 保護が不十分→摩耗、湿気の侵入、漏電。
• ハーネスの配線が不適切 → 組み立ての問題または機械的な干渉。
• 圧着不良→接触不安定、断続故障。

ケーブルの問題は軽微に思えるかもしれませんが、大量生産後に発生することが多く、修正にコストがかかります。

4. Shiheng Electronics と提携する理由

Shiheng は、長年のコンポーネント製造経験に裏打ちされた、専門的で信頼性の高い、完全にカスタマイズされたケーブル アセンブリ ソリューションを提供します。当社が提供するサービス:

• ワイヤ選択、コネクタマッチング、ルーティング設計、DFM 最適化に関するエンジニア間のサポート。
• 構造、コネクタ ブランド、ワイヤ タイプ、保護方法にわたる完全なカスタマイズ。
• 厳格な品質保証: RoHS/REACH、UL 認定ワイヤー、ISO9001、100% 機能テスト。
• 短いサンプルリードタイム：プロトタイプの場合は 3 ～ 7 日。
• 統合型 NTC温度センサー バッテリー、モーター、ヒーター、家電製品のオプション。

ケーブルアセンブリは、単なる数本の電線を束ねただけのものではありません。製品の安全性、性能、耐久性に影響を与える中核部品です。適切な電線、コネクタ、保護材、構造を選択する方法を理解することで、設計リスクを軽減し、長期的な信頼性を向上させることができます。

Shihengでは、お客様のエンジニアリングチームの延長として機能します。DFMサポートの提供、プロアクティブな技術的洞察、そして生産に合わせて拡張できる信頼性の高いソリューションを提供します。
