温度センサーについて学び始めたばかりの方なら、最もよく耳にする2つの用語はNTCサーミスタと熱電対でしょう。どちらも温度を測定し、家電製品や産業用システムで広く使用されていますが、動作原理や用途は異なります。ここでは、初心者にも分かりやすく説明し、適切なサーミスタをお選びいただけるようお手伝いします。

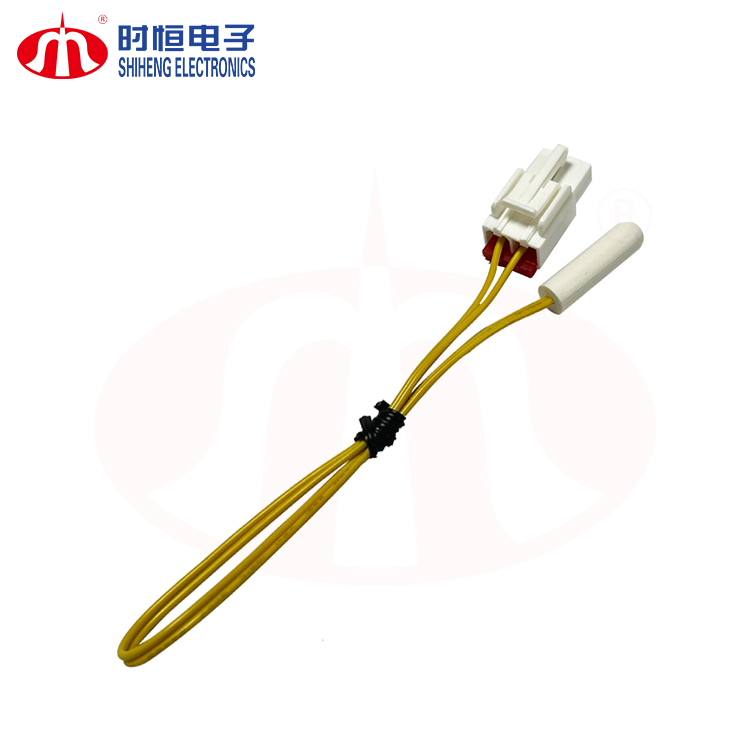

1.NTC サーミスタとは何ですか?

NTC（負温度係数）サーミスタは、温度が上昇すると抵抗値が低下する小型セラミック抵抗器です。以下の特徴から、最も一般的な温度検知部品の一つです。

• 非常に正確です。
• 応答が速いです。
• 小型で統合も簡単。
• 非常にコスト効率が良いです。

ほとんど NTCサーミスタ -40°C から 150°C 付近で最適に動作し、家電製品、HVAC システム、EV バッテリー、モーター、充電器、民生用電子機器に最適です。

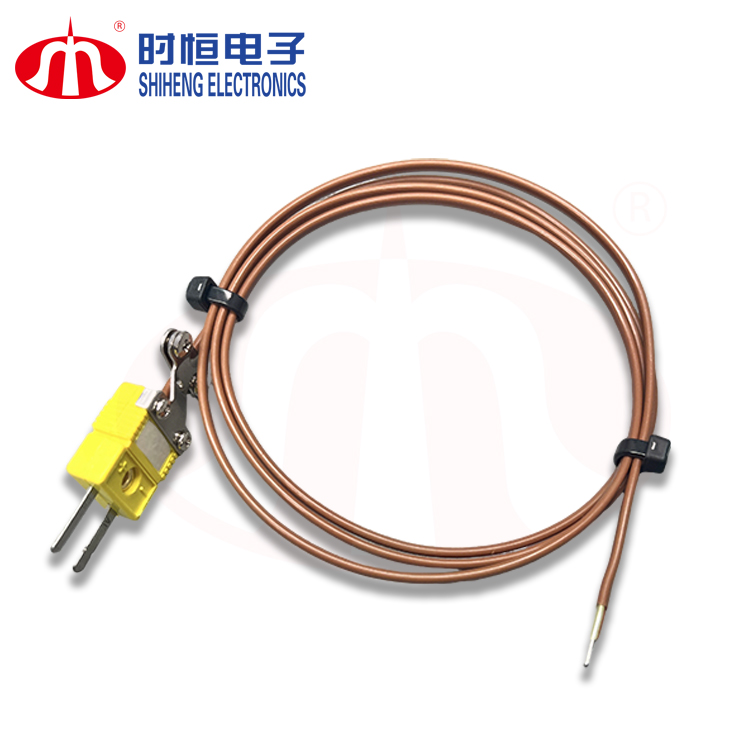

2.熱電対とは何ですか?

熱電対は2本の異なる金属線を溶接して作られています。接合部が加熱されると、温度に応じた微小な電圧が発生します。熱電対は、以下の特性を持つことで知られています。

• 非常に高い気温。
• 過酷な環境または産業環境。
• 非常に広い温度範囲。

これらは、炉、ガスヒーター、オーブン、エンジン、金属加工装置など、温度が簡単に 300°C を超え、1,000°C を超える場所でよく使用されます。

3. 主な違いを一目で確認。

4.どれを選ぶべきでしょうか?

✔ 必要な場合は NTC サーミスタを選択してください:

• 低温から中温まで高精度。
• 小型で低コストのセンシングソリューション。
• 高速かつ安定した応答。
• シンプルな電子機器。
• 電子機器、電化製品、モーター、またはバッテリーの温度監視。

ほとんどの日常的なエンジニアリング アプリケーションでは、NTC サーミスタの方が簡単で適切な選択肢です。

✔ 必要な場合は熱電対を選択してください:

• 極めて高い温度を測定します。
• 産業環境向けの頑丈なセンサー。
• 広い測定範囲。
• 熱、振動、汚染に対する耐久性。
• 熱電対は、他のセンサーが耐えられない場所で威力を発揮します。

5. 素早く選択する方法。

• システムが家電製品、モーター、PCB、バッテリー パック、HVAC ユニット、または一般的な電子機器である場合は、NTC サーミスタを使用します。
• システムに炎、炉、金属加工、または 300°C 以上の熱が関係する場合は、熱電対を使用します。

NTCサーミスタと熱電対はどちらも必須である 温度センサーですが、それぞれ異なる環境向けに作られています。それぞれの長所を理解することで、コーヒーメーカーを作る場合でも、高温の工業炉を作る場合でも、より安全で信頼性が高く、効率的な製品を設計するのに役立ちます。
