すべてのNTC温度センサーの中核部品である高性能温度測定NTCサーミスタは、 自社生産豊富なシリーズと多様な構造を備え、低温から中低温、中高温まで、さまざまな温度域での高精度な温度測定を実現します。これらの高性能温度測定用NTCサーミスタは、国内外の一連の安全認証を取得しています。
MF72 水平自動設置により、スペースが節約され、放熱性が良好で信頼性が高くなります。
商品番号 :
MF7225℃で耐電力抵抗ゼロ :
1~400Ω25/50℃におけるB値 :
2200~4000K最大定常電流 :
0.1~12A温度範囲 :
-40~200℃最大許容容量値 :
1000μF熱放散係数 :
≥32mW/℃熱冷却時定数 :
≤20sec耐電圧 :
No breakthrough and flash over最大定格電力 :
7.5W絶縁抵抗 :

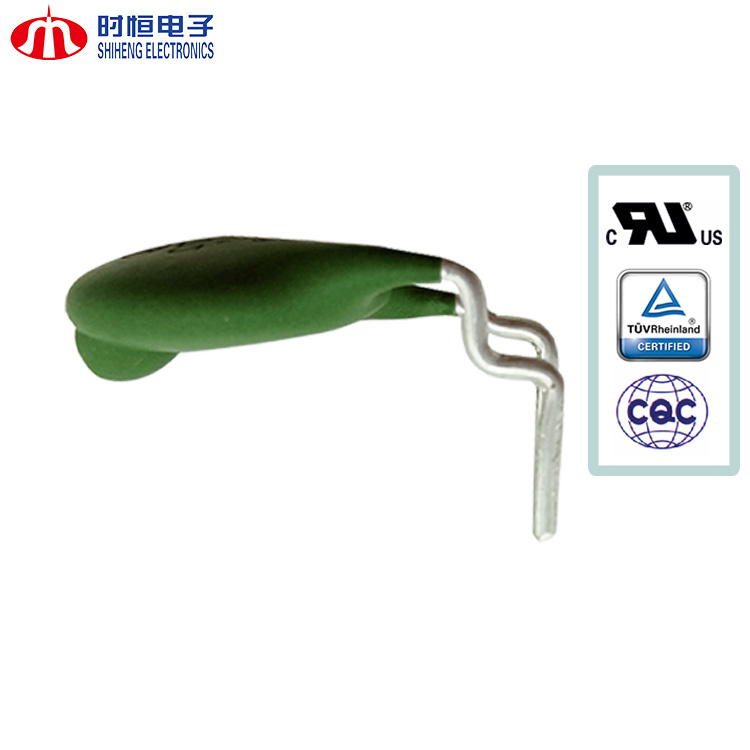

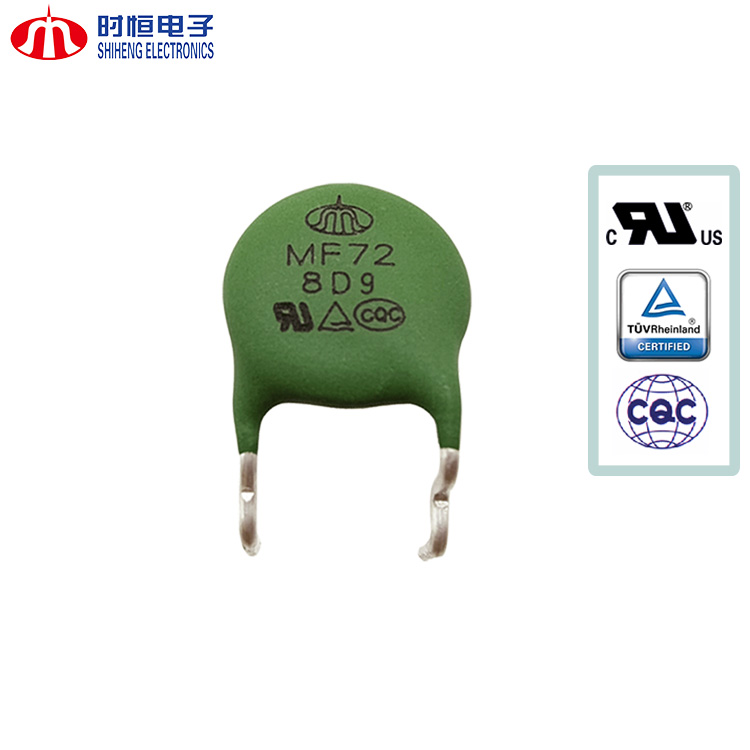

≥500MΩ新しい横型NTCサーミスタMF72シリーズ
製品説明
新しい抵抗チップ 水平電力NTCサーミスタ チップの上面と下面のリードにそれぞれ溶接されています。リードはチップの溶接端から同じ方向に引き出され、延長部を形成します。チップの範囲を超えた後、下方に曲げられて下部折り曲げ部を形成します。下部折り曲げ部の端部のリードが取り付け端を形成し、保護シェルがチップの周囲に巻き付けられます。保護シェルは、上板、側板、および底板を備えています。側板の1つには、抵抗器チップとリードを差し込んで開口部を形成するのに十分な開口部があります。チップと保護ケースの間の空間は、熱伝導性接着剤で満たされています。
製品の特徴
1. 適用範囲：
● 変換電源、スイッチング電源、
●UPS電源
●電子省エネランプ、バラスト、各種ヒーター
●各種ブラウン管・モニター白熱電球・その他照明器具
2.特徴:
●高さ(T+B):4.2mm。
●独自の「バンプ」設計により、放熱のためのスペースと面積を効果的に確保します。
●表面実装、プラグインはんだ付け工程に適しています。
●設置高さが低く、省スペースで様々な電子製品に使用できます。
3.取り付け方法：
a) ご使用の際は、一般的なはんだ付け方法で取り付けてください。
b) 振動および衝撃試験の場合、リード線は固定されており、固定点は抵抗器本体から 6±1 mm 離れています。
製品展示

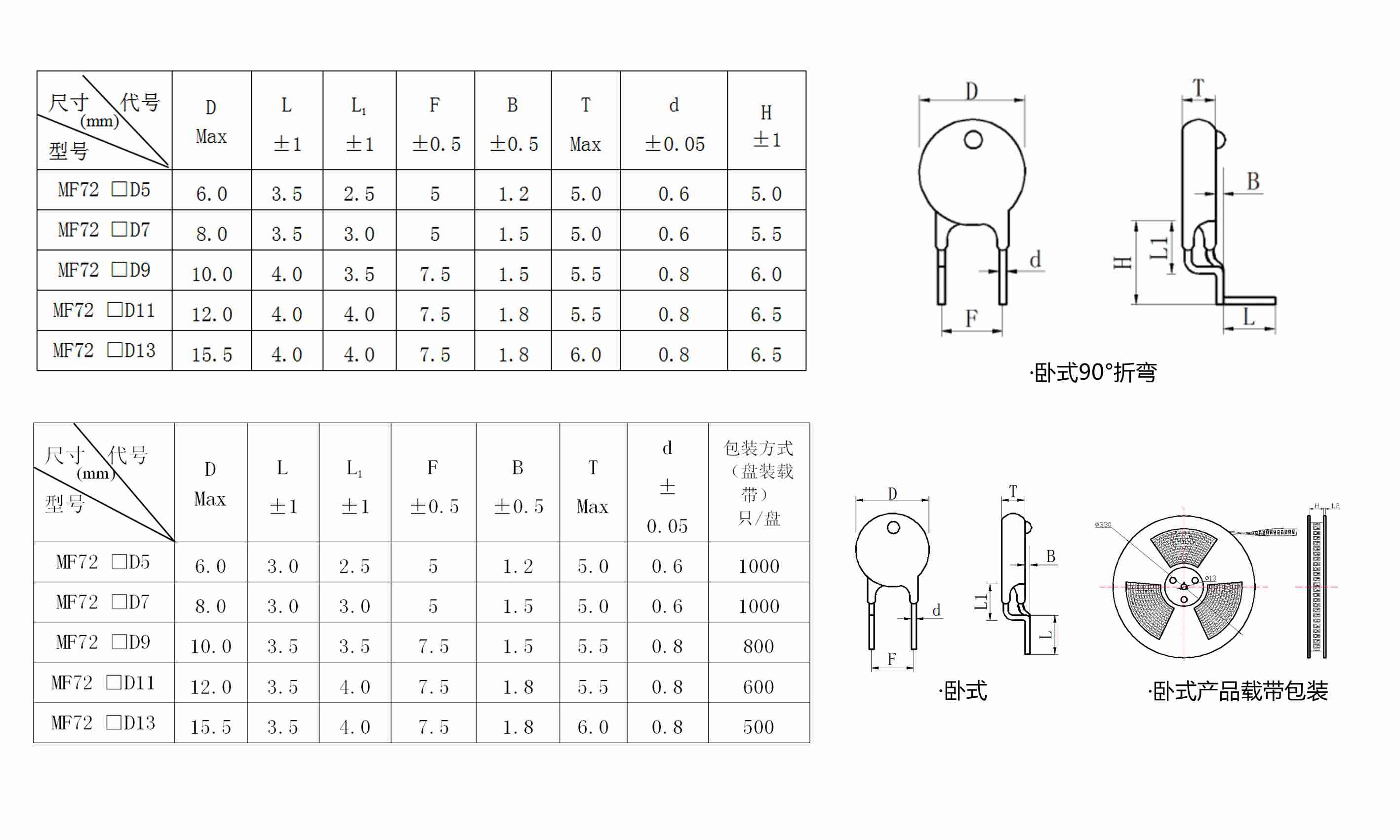

製品 仕様
