ハイパワーNTCサーミスタ MF73Tシリーズ

ハイパワーNTCサーミスタ MF73Tシリーズ

製品説明

電源タイプ NTC サージ電流を抑制します 起動時。電力抵抗値がゼロであるため、起動時のサージ電流が大きくなりすぎないよう起動時のサージ電流を抑制します。

製品の特徴

1. 適用範囲:

●高出力スイッチング電源、変換電源、UPS電源

●ハイパワーバッテリー充電器、電気自動車充電器。

●高出力LED照明、高出力電子省エネランプ等の照明器具

2.特徴:

●小型、高出力、強力なサージ電流抑制能力

●材料定数（B値）が大きく、残留抵抗が小さく、自身の消費電力が小さい

●大電流、長寿命、高信頼性。

●基板への取り付けが容易で、シリーズが揃っており、応用範囲が広いです。

3.インストール方法:

a) 使用の際は、一般的なはんだ付け方法を使用して取り付けてください。

b) 振動および衝撃試験の場合、リード線は固定されており、固定点は抵抗器本体から 6±1mm 離れています。

製品の展示

製品 仕様



ボディディム	φ3	φ5	φ7	φ8	φ10	φ13	φ15	φ20	φ25	φ30	φ35	φ40
Dmax	4.5	6.0	8.0	10.0	12.0	15.5	17.5	22.5	29	35	40	45
Tmax	4.5	5	5.0	5.5	5.5	6	6	7	8	10	12	12
F±1/1.5 (φ30以上）	2.5	2.5	5.0	7.5	7.5	7.5	7.5	10.0	10.0	18	18	18
d±0.05	0.45	0.45	0.6	0.8	0.8	0.8	0.8	1.0	1.0	1.6	2.0	2.0(2.6)
最小	25	25	25	25	25	25	25	25	25	25	25	25
L1分	/	/	17	17	17	17	17	17	17	/	/	/
通常	真っ直ぐ	真っ直ぐ	内側のキンク	内側のキンク	内側のキンク	内側のキンク	内側のキンク	真っ直ぐ	真っ直ぐ	真っ直ぐ	真っ直ぐ	真っ直ぐ
特別	/	/	真っ直ぐ	真っ直ぐ	真っ直ぐ	真っ直ぐ	真っ直ぐ	外側のキンク	外側のキンク









本体寸法（mm）	φ20	φ25	φ30	φ35	φ40
D最大	22.5	29	35	40	45
T最大	10	12	15	18	18
F±1.5	10	10	18	18	18
d±0.05	1.2	1.2	1.6	2	2.0(2.6)
L分	17	17	17	17	17
A最大	38	40	55	58	60
定期的	Yキンク	Yキンク	Yキンク	Yキンク	Yキンク

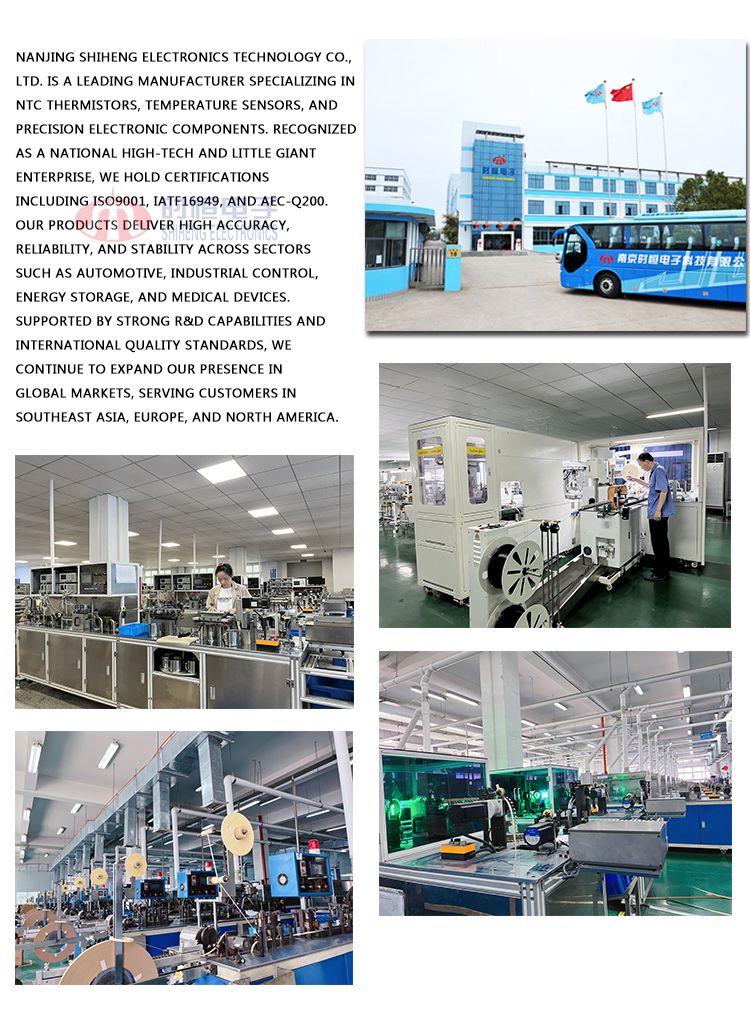

当社を選ぶ理由

20年以上の業界経験

2002 年に設立。4 つの自社工場。

• 50人以上の研究開発チーム

  1対1のカスタマイズされたサービスを提供します。
• 高度に自動化された量産ライン

  高品質でコスト効率の高いソリューション。
• 充実の自社開発製品

  ワンストップの NTC カスタマイズ可能なソリューション。

すべての NTC 温度センサーのコアコンポーネントである高性能温度測定 NTC サーミスターは、 社内で生産される。完全なシリーズと多様な構造を備えており、低温から中低温、中高温までのさまざまな温度領域での正確な温度測定に対応できます。これらの高性能温度測定 NTC サーミスタは、国内外の一連の安全認証に合格しています。
