温度測定回路を設計する場合 NTCサーミスタしかし、1 つの重要な詳細がしばしば見過ごされています。それは、必須のパートナーであるプルアップ抵抗器とプルダウン抵抗器です。これらは一緒になって電圧分割器を形成し、温度による NTC の抵抗変化を MCU または ADC モジュールで測定可能な電圧信号に変換します。

1.NTC にプルアップ抵抗またはプルダウン抵抗が必要なのはなぜですか?

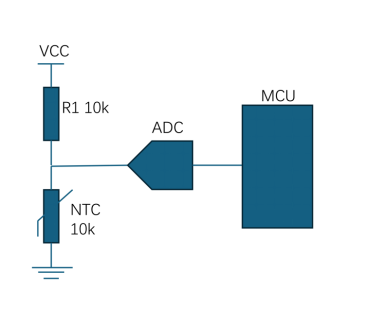

NTC サーミスタは、温度に応じて抵抗のみが変化するアナログ デバイスです。ただし、デジタル回路は電圧のみを読み取ることができ、抵抗は読み取ることができません。そのため、抵抗器 (プルアップまたはプルダウン) を NTC と組み合わせて、温度に応じた可変電圧を出力する分圧回路を作成します。

基本的な電圧分割器の式は次のとおりです。

どこ：

V_外 = NTC 両端の電圧 (または構成に応じて固定抵抗器両端の電圧)。

V_CC= 電源電圧（例：5 V または 3.3 V）。

R_NTC = サーミスタ抵抗（温度が上昇すると減少します）。

R_懸垂= プルアップまたはプルダウン抵抗。

2. プルアップとプルダウン: 接続は異なりますが、目的は同じです。

安定した電圧レベルを確保し、電気ノイズを抑制し、敏感な IC を電流サージから保護します。

3.電圧、温度、ロジックの関係を理解する。

除算式の使用:

• 低温時：R_NTC 高い → V_外 増加する → MCU はより高い電圧 (論理 HIGH) を読み取ります。
• 高温の場合：R_NTC ドロップ → V_外 減少 → MCU はより低い電圧 (論理 LOW) を読み取ります。

これにより、MCU は温度しきい値を検出したり、ADC 入力を介してアナログ温度を継続的に測定したりすることが容易になります。

4.コンパレータを使用した温度スイッチの例。

単純な熱制御（MCU なし）の場合、コンパレータ回路は NTC 電圧レベルを直接解釈できます。

• コンパレータ「+」入力 → 固定基準電圧（例：2 V）。
• コンパレータ「–」入力 → NTC 分周器出力。

いつ Vout 基準閾値を超える場合:

• 低温（RNTC 高い）： Vout > V_参照 → 出力HIGH → 「常温」
• 高温（RNTC 低い）： Vout< V_参照 → 出力LOW → 「過熱警告」

利点: 低コスト、高速応答、MCU 不要 - 電源、充電器、産業用モジュールの過熱保護に最適です。

5.適切な抵抗値を選択する。

適切な抵抗器を選択すると、消費電力、感度、ノイズ耐性のバランスが保たれます。

6.なぜ Shiheng Electronics と提携するのですか?

20 年以上の製造経験を持つ Shiheng Electronics は、次のような製品を提供しています。

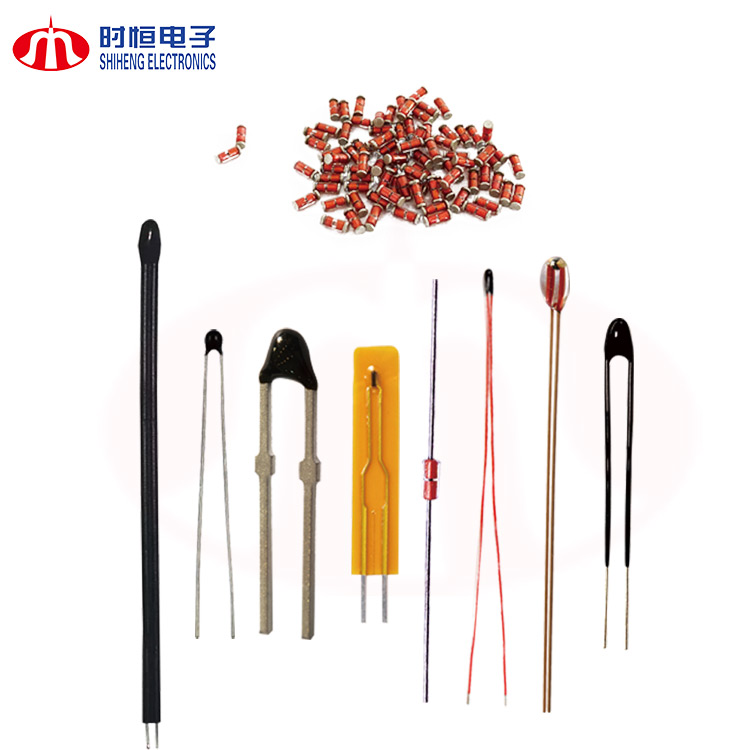

• フルNTCサーミスタと 温度センサー 製品ライン.
• 高精度、高速応答、優れた安定性。
• 組み込みおよび産業用途向けの複数のカプセル化オプション。
• 分圧器の設計、抵抗器のペアリング、回路の最適化に関する専門家のガイダンス。

私たちの MF52シリーズサーミスタ 高精度センサーは、次のような用途で広く使用されています。

• スマート家電。
• EVおよびバッテリー熱システム。
• 医療用電子機器。
• 産業オートメーション。

信頼性の高い温度検知回路の設計をお考えですか? Shiheng Electronicsへのお問い合わせ 専門的なエンジニアリング サポートとカスタム NTC ソリューションについては、今すぐお問い合わせください。

ウェブサイト:www.ntcshiheng.com；メールアドレス:Globalsales@shiheng.com.cn までご連絡ください。
