表面実装チップ抵抗器

CMFシリーズチップサーミスタ

製品説明

NTCサーミスタは温度変化に非常に敏感です。本体温度の上昇に伴い、ゼロ抵抗値は減少します。また、温度が上昇すると、抵抗値は指数関数的に減少します。

製品の特徴

1.適用範囲：

●温度測定：電子温度計、電子万年カレンダー、電子時計温度表示、電子ギフトなど。

●温度制御：携帯電話、自動車電話、ノートパソコン、スマートウェアラブルデバイスなどの機器の充電式バッテリーの温度検知。

●温度補償：移動体通信機器のトランジスタ、IC、水晶発振器などの温度補償。

2.特徴:

● 小型、リードなし、優れた溶接性能、高密度表面実装に適しています。

●磁器本体の表面はガラスで覆われており、耐湿性に優れ、信頼性と安定性に優れています。

●広い動作温度範囲：-40℃～+125℃。

●高精度な抵抗値、B値定数。

●RoHS環境基準に適合しています。

3.取り付け方法：表面実装。

製品展示

製品 仕様

タイプ（mm） L W T a A B C 0201 0.024±0.002 [0.6±0.05] 0.012±0.002 [0.3±0.05] 0.012±0.002 [0.3±0.05] 0.006±0.002 [0.15±0.05] [0.2-0.3] [0.25-0.35] [0.25-0.35]

Type（ミリメートル） L W T a A B C 0402   0.039±0.006 [1.0±0.15] 0.020±0.006 [0.5±0.15] 0.020±0.006 [0.5±0.15] 0.010±0.004 [0.25±0.1] [0.45-0.55] [0.4-0.5] [0.45-0.55]

Type（ミリメートル） L W T a A B C 0603 0.063±0.006 [1.6±0.15] 0.031±0.006 [0.8±0.15] 0.031±0.006 [0.8±0.15] 0.012±0.008 [0.3±0.2] [0.6-0.8] [0.6-0.7] [0.6-0.8]



Type（ミリメートル） L W T a A B C 0805 0.079±0.008 [2.0±0.2] 0.049±0.008 [1.25±0.2] 0.033±0.008 [0.85±0.2] 0.020±0.012 [0.5±0.3] [1.0-1.1] [0.6-0.7] [1.0-1.2]



Type（ミリメートル） L W T a A B C 1206 0.126±0.008 [3.20±0.2] 0.063±0.008 [1.60±0.2] 0.033±0.008 [0.85±0.2] 0.020±0.012 [0.50±0.3] [1.8～2.5] [1.0～1.5] [1.2～2.0]

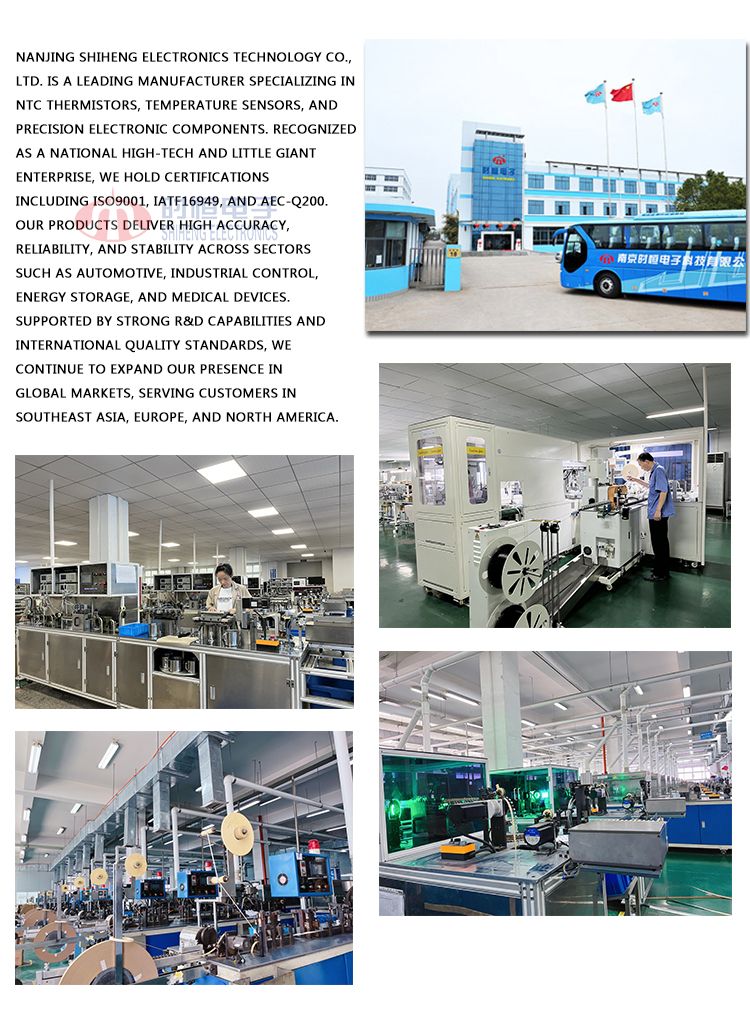

当社を選ぶ理由
